Características Principais:

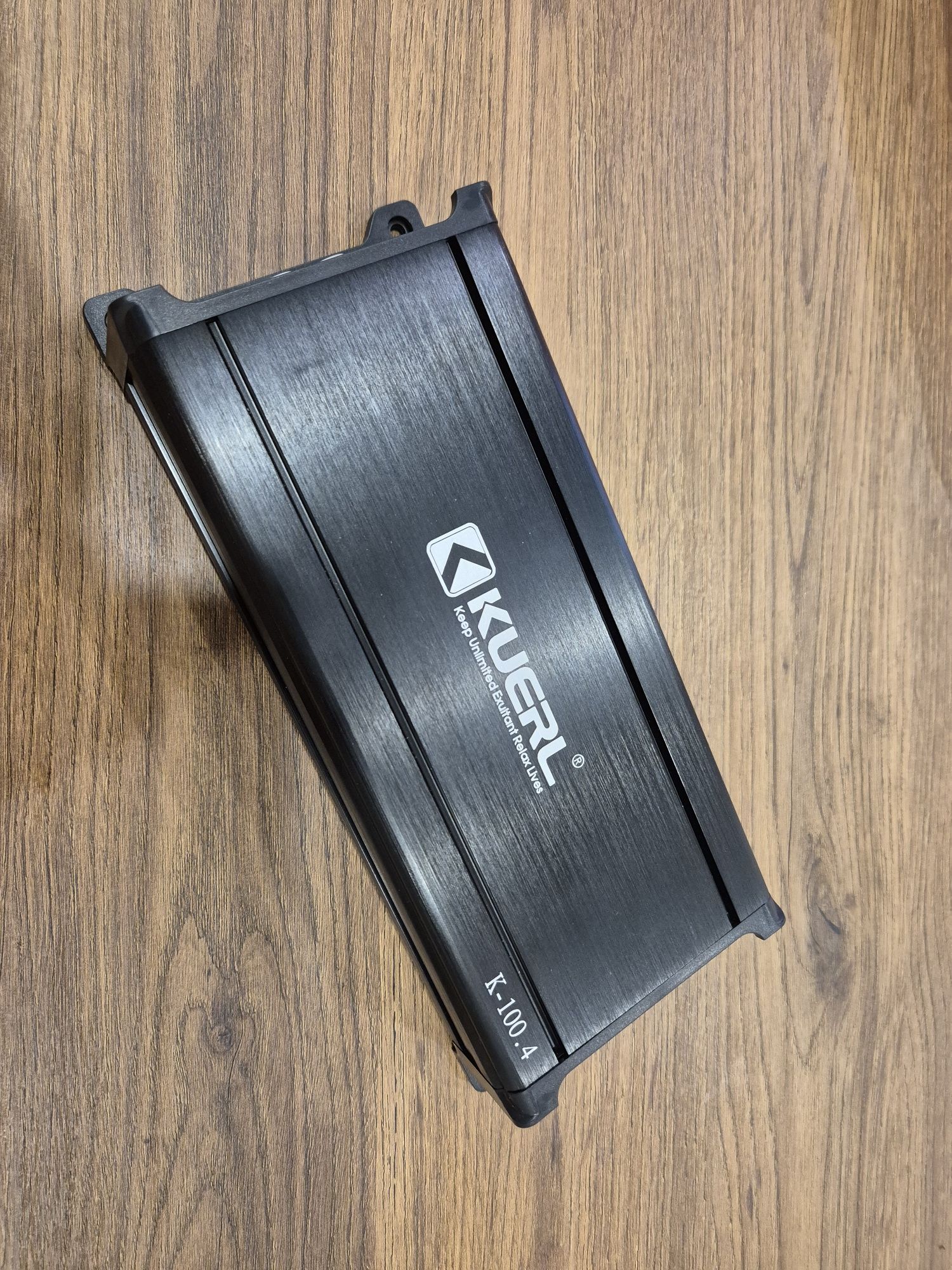

* Marca/Modelo: A marca visível é KUERL, e o modelo parece ser K-100.4. O ".4" no modelo sugere que é um amplificador de 4 canais.
* Função: Amplificar o sinal de áudio de uma unidade principal (rádio do carro) para fornecer mais potência e melhor qualidade sonora aos altifalantes e/ou subwoofers do veículo.
* Canais: Pelo modelo "K-100.4" e as conexões de saída ("FRONT CH" e "REAR CH", com "L CH" e "R CH" para cada), confirma-se que é um amplificador de 4 canais. Isso permite alimentar 4 altifalantes (2 frontais e 2 traseiros) ou configurar em modo bridge para alimentar subwoofers.
* Entradas:
* Low-Level Input (RCA): Possui entradas RCA (cinzas nas imagens) para "FRONT CH" e "REAR CH", que são as entradas de baixo nível mais comuns para head units aftermarket.
* High-Level Input (Speaker Level Input): Possui conectores brancos marcados "HI-INPUT L-G-R", o que permite que o amplificador seja conectado diretamente às saídas de altifalante de um rádio de fábrica que não possui saídas RCA.
* Controles de Áudio:
* GAIN: Botões de ajuste de ganho para cada par de canais (Front e Rear) para corresponder ao nível de saída da unidade principal.
* X-OVER (Crossover): Controles para o crossover (filtro de frequência). É possível selecionar:
* FULL: Sinal de frequência total.
* HPF (High Pass Filter): Filtra frequências baixas, ideal para altifalantes de gama completa, com ajuste de 35Hz a 250Hz.
* LPF (Low Pass Filter): Filtra frequências altas, ideal para subwoofers, com ajuste de 35Hz a 250Hz (aparentemente, pois está junto ao HPF).

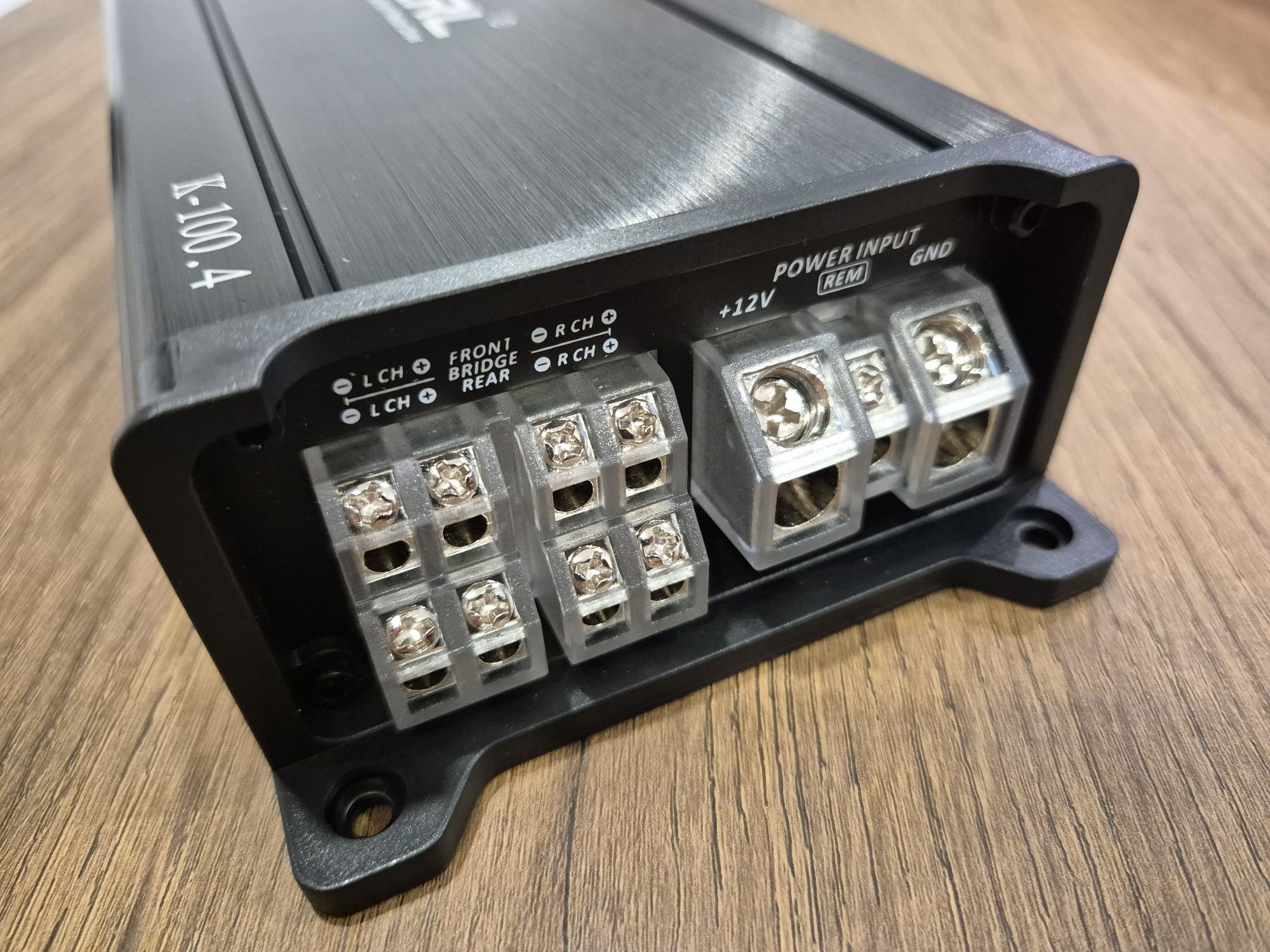

* Conexões de Alimentação: Terminais de parafuso para:
* +12V: Alimentação positiva da bateria do veículo.
* REM (Remote): Fio de acionamento remoto, para ligar/desligar o amplificador com o rádio.
* GND (Ground): Terra.
* Saídas de Altifalante: Terminais de parafuso para os 4 canais de altifalante, com opções para "FRONT", "REAR" e "BRIDGE" (que permite combinar canais para maior potência, tipicamente para subwoofers).
