Descrição técnica – Central de Incêndio Grundfos FSHY 75 kW / 300 m³/h

A central de incêndio da Grundfos modelo FSHY com motor de 75 kW e caudal nominal de 300 m³/h é um grupo de bombagem destinado a sistemas de combate a incêndio por sprinklers, hidrantes e redes pressurizadas industriais/comerciais.

Características técnicas principais
Característica Valor típico
Potência do motor 75 kW
Tipo de motor Elétrico trifásico
Alimentação 400 V – 50 Hz
Caudal nominal 300 m³/h
Aplicação Sistema contra incêndio
Tipo de bomba Centrífuga horizontal / split case ou end suction
Arranque Direto ou estrela-triângulo
Grau de proteção IP55
Classe de isolamento Classe F
Corpo da bomba Ferro fundido
Impulsor Ferro fundido ou bronze
Pressão de serviço Conforme projeto hidráulico
Normas compatíveis EN12845 / NFPA / FM / UL (dependendo da versão)
Componentes habituais da central

A central normalmente inclui:

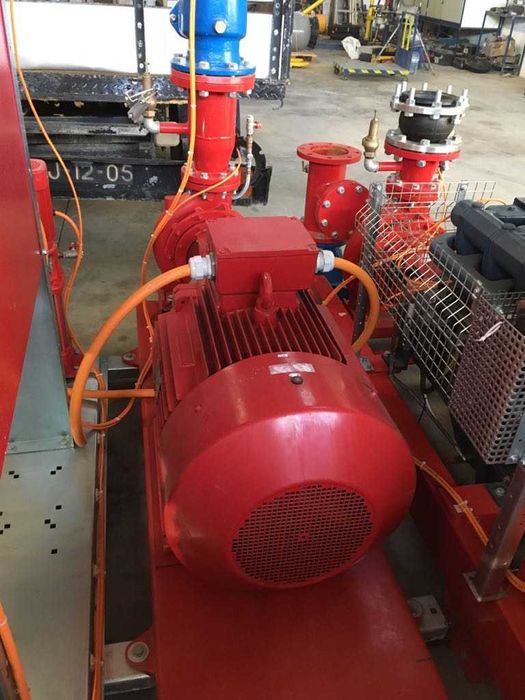

Bomba principal elétrica 75 kW
Bomba jockey para manutenção de pressão

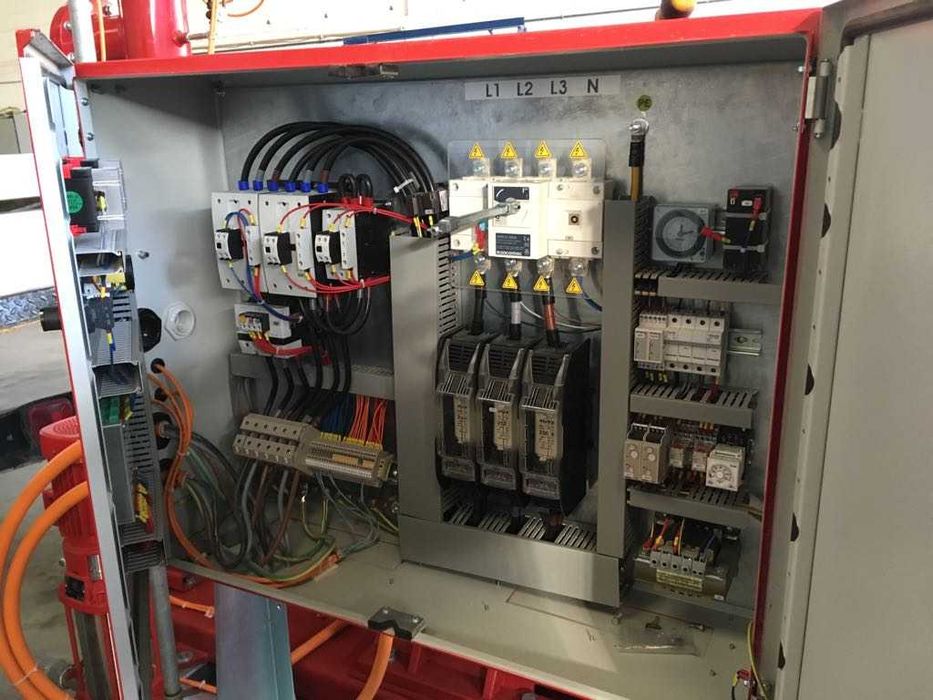

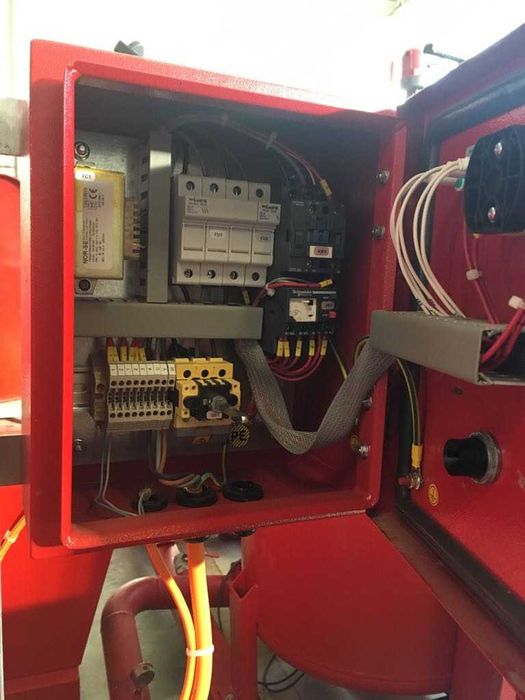

Quadro elétrico FSHY
Coletor de descarga
Válvulas de retenção e isolamento
Pressostatos
Manómetros
Base metálica comum
Acoplamento elástico bomba/motor
Funcionamento

O sistema entra automaticamente em funcionamento quando ocorre queda de pressão na rede de incêndio. O controlador FSHY aciona a bomba principal para garantir o caudal e pressão necessários ao combate ao incêndio.

Características hidráulicas típicas

Para centrais de 300 m³/h, os valores usuais são:

Altura manométrica: 70 a 120 mca
Funcionamento contínuo
Curva hidráulica estável
Capacidade até 150% do caudal nominal segundo NFPA/FM
