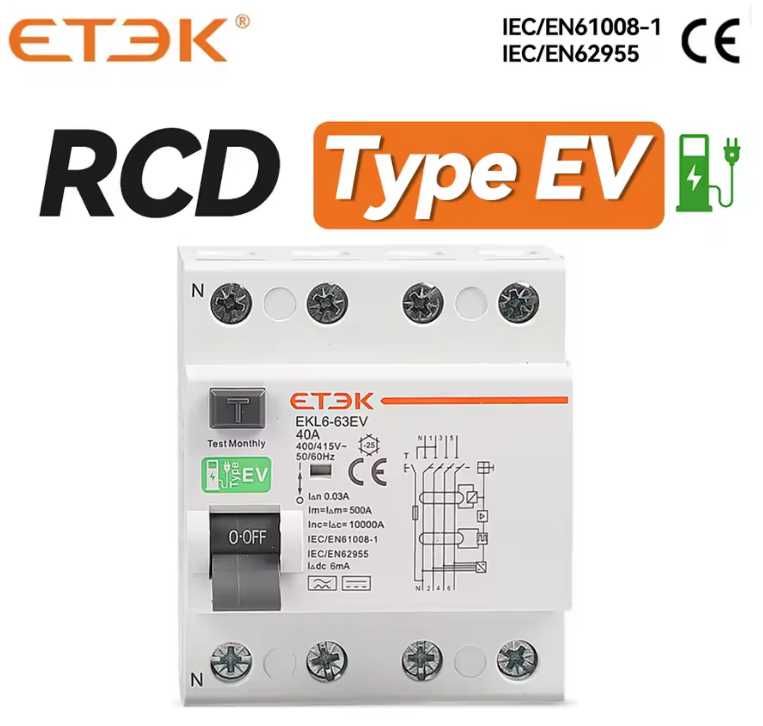

RCCBs tipo EV, além do A normal, detecta correntes de fuga CA de alta frequência e DC pura 6mA.

Para instalações EV e PV, conversores de frequência, instalações UPS, conversores de energia de alta frequência, gabinetes de fonte de alimentação para canteiros de edifícios

Redução do risco de incêndio e/ou eletrocussão através da desconexão automática da alimentação elétrica depende da seleção do tipo correto de RCCB.

Modo: Eletromagnético
Tipo (forma de onda do vazamento à terra detectada): B

Corrente nominal interna: 63A
Fases: 4P
Tensão nominal Ue: 4P 400V~
Tensão de isolamento Ui: 500V
Frequência nominal: 50/60Hz
Corrente de operação residual nominal (In): 30mA AC e 6mA DC
Capacidade nominal de fabricação e ruptura residual (Im):500A (In≤40A),10In(In>40A)
Corrente de curto-circuito Inc= Ic:10.000A
Tempo resposta; In: ≤0,1s
Tensão nominal suportável de impulso (1,5/50) Uimp: 4000V
Tensão de teste dielétrica em ind.Freq.por 1min: 2,5kV
Vida elétrica: 2.000 ciclos

Vida mecânica: 4.000Cycles

Função
Controle circuitos elétricos.
Proteja as pessoas contra contatos indiretos e proteção adicional contra contatos diretos.
Proteja as instalações contra riscos de incêndio devido a falhas de isolamento. Disjuntores de corrente residual são usados em habitação, veterinários e indústria
Seleção
Forma de onda detectável
Classe B
O disparo é garantido para correntes residuais AC senoidais pulsadas DC correntes residuais,
correntes senoidais residuais alternadas de até 1000 Hz, pulsante residual direto
correntes e para correntes diretivas suaves, sejam aplicadas repentinamente ou aumentando lentamente.
Proteção adicional contra contato direto.
Garante disparo instantâne.
