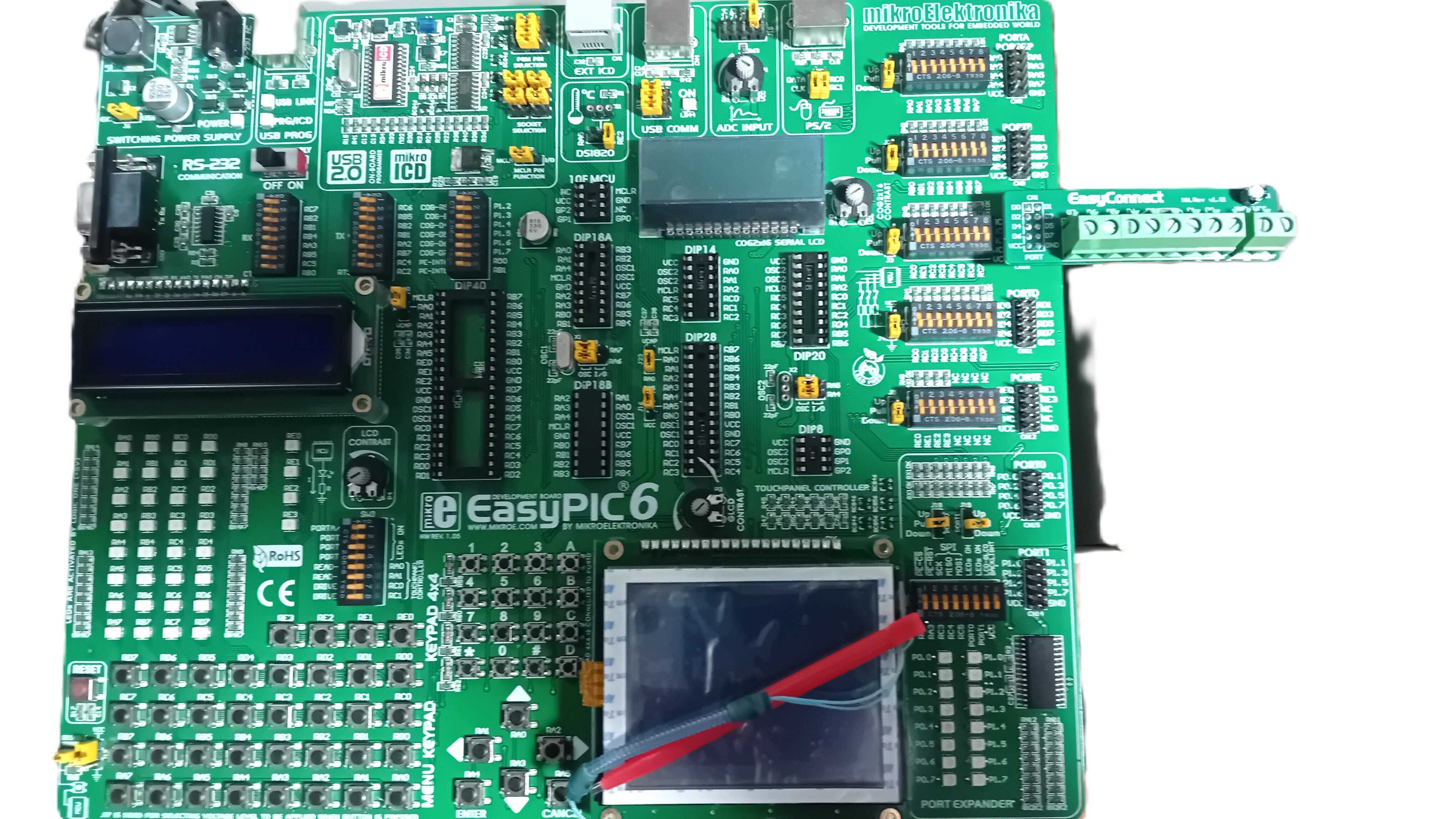

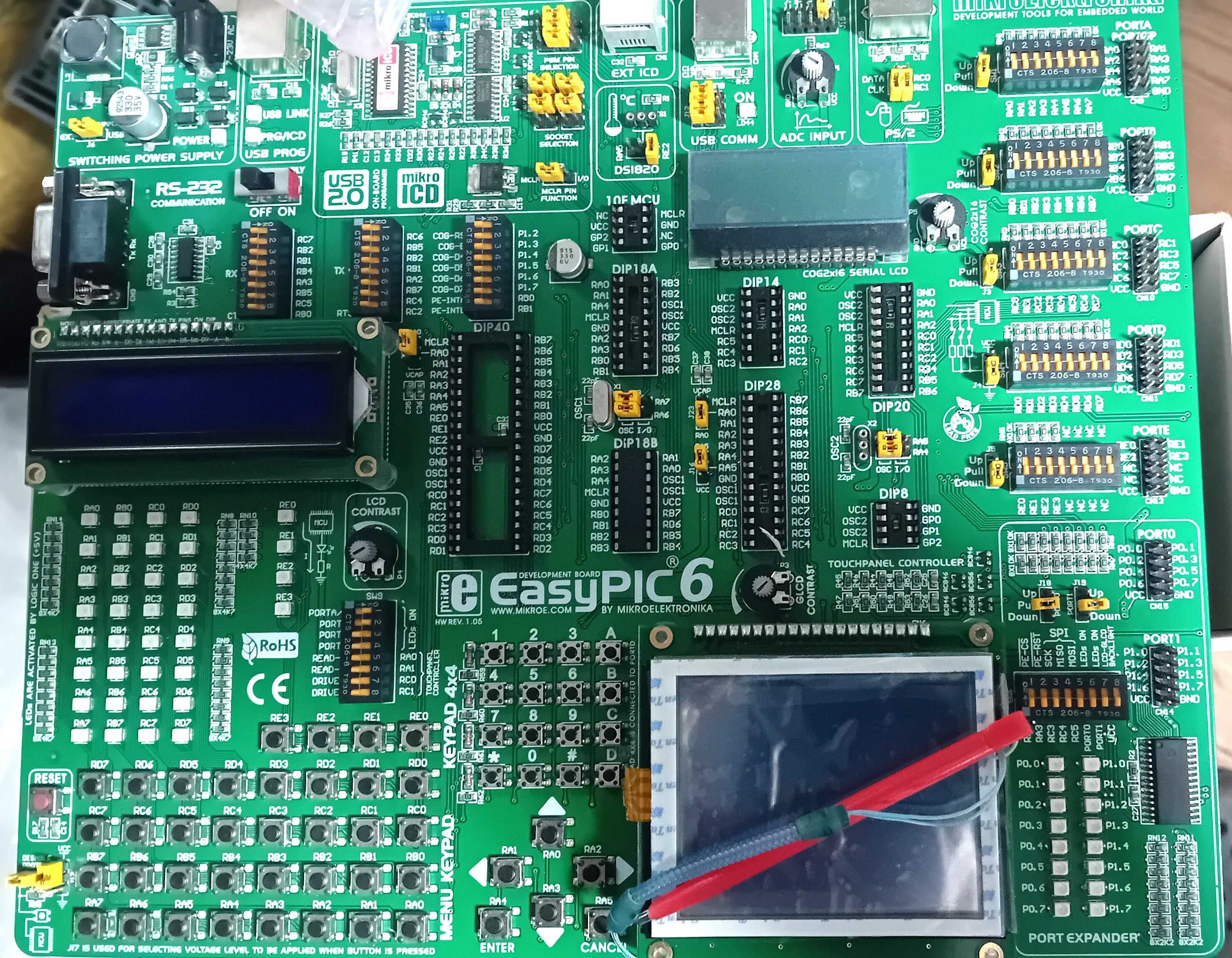

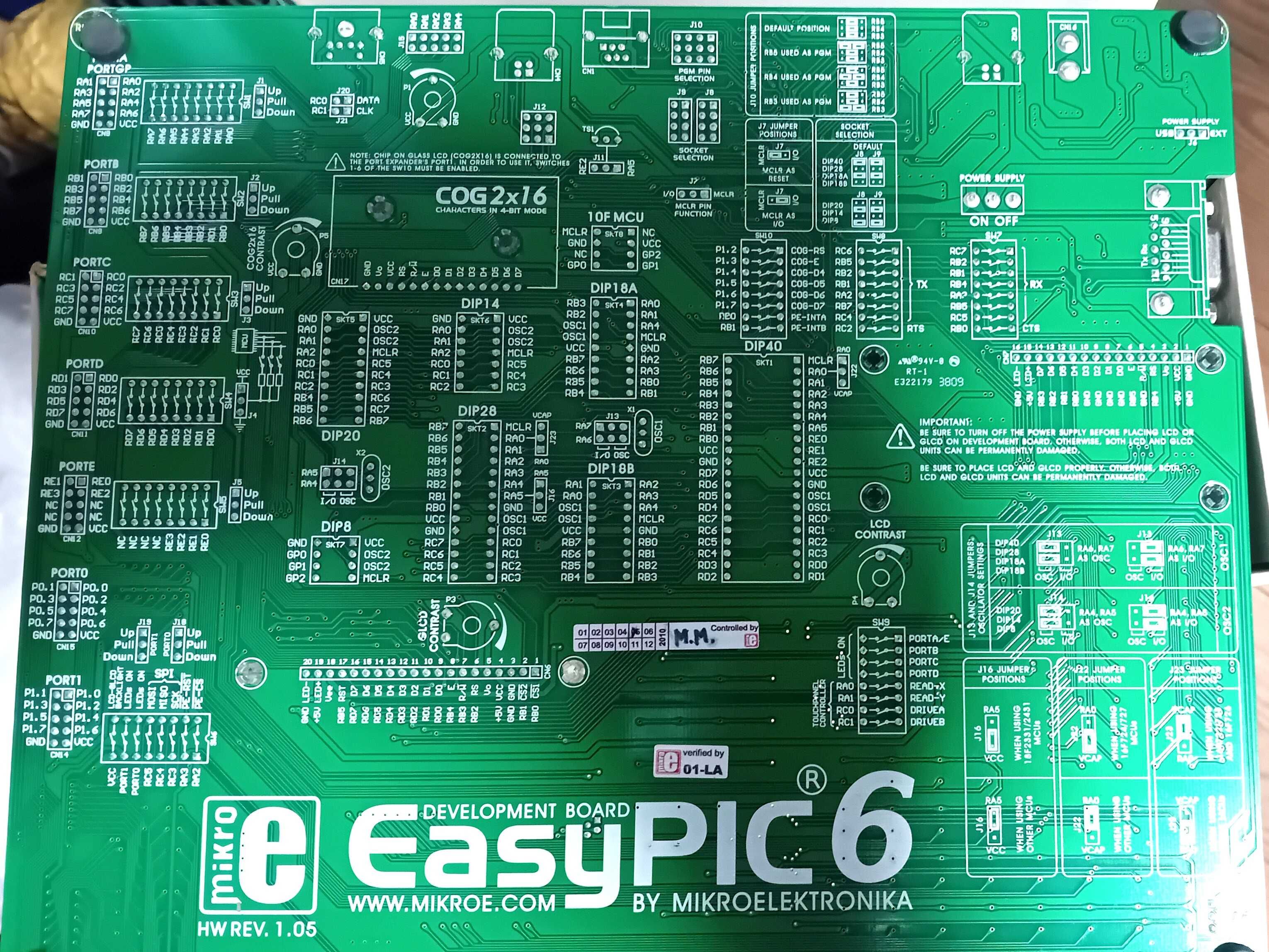

Placa de Desenvolvimento EasyPIC 6 da MikroElektronica para MCU's PIC

O EasyPIC 6 da MikroElektronika é uma ferramenta muito versátil de desenvolvimento para programação e ensaios com microcontroladores PIC®. Suporta mais de 160 MCUs diferentes nas famílias PIC10, PIC12, PIC16 e PIC18, pinagem DIP de 8 a 40 pinos. A placa vem com um PIC16F887 instalado além duma considerável variedade de periféricos como ligadores de expansão, visores LCD/GLCD e sensor de temperatura.

- A comunicação RS-232 com um PC ou microcontrolador é realizada via ligador DB9.
- Suporte para MCUs com pinagem DIP8, DIP14, DIP18, DIP20, DIP28 e DIP40.
- Display COG de 2x16 caracteres é usado para exibir mensagens de texto, ligado ao sistema via SPI.
- 36 push button são usados ​​para excitar as entradas digitais do microcontrolador. Diretamente ligados aos pinos do microcontrolador.
- Programador USB 2.0 com suporte a mikroICD. Admite um programador MPLAB externo.
- O terminal USB permite comunicação do microcontrolador a um PC, via interface USB.
- Todos os pinos do microcontrolador são interligados a IDC10 para expansão posterior.
- Jumpers integrados são usados ​​para configuração de porta pull-up / pull-down. Esses jumpers estão disponíveis para todos os pinos.
- O Ligador PS2 permite que o sistema de desenvolvimento comunique diretamente com um dispositivo PS / 2, tipo teclado ou mouse.
- O nível de tensão a ser aplicado quando um botão é pressionado (GND ou + 5V) é selecionado por meio do jumper integrado.
- 36 LED são usados ​​para indicar os estados lógicos de todos os pinos do microcontrolador.
- LCD opcional e termómetro digital podem ser facilmente acoplados através dos ligadores integrados.
- Opcional LCD gráfico 128x64 com "touch screen" pode ser facilmente acoplado à placa por meio do terminal apropriado.
- O potenciómetro para testar conversões A/D. Configuração de entradas por meio de jumpers.
- O teclado do menu permite uma navegação fácil e rápida no menu do seu dispositivo prototipado
- O cristal de quartzo é substituível. Os pinos MCU podem ser configurados por meio de jumpers como entradas do oscilador ou pinos de E / S regulares.
- USB ou fonte de alimentação externa é selecionada movendo um jumper.
- A chave DIP é usada para separar os pinos da porta dos resistores pull-up / pull-down.
- O Expansor de portas permite adicionar mais entradas ou saídas ao dispositivo na prototipagem.
- O teclado 4x4 para entrada de dados numéricos e outros caracteres.
- Circuito de reinicialização para o microcontrolador, ligado ao pino MCLR.
- O potenciómetro do LCD é usado para ajuste de contraste.
- Programação em mikroC, mikroBasic ou mikroPascal.

Incluído:
- Placa de desenvolvimento EasyPIC6

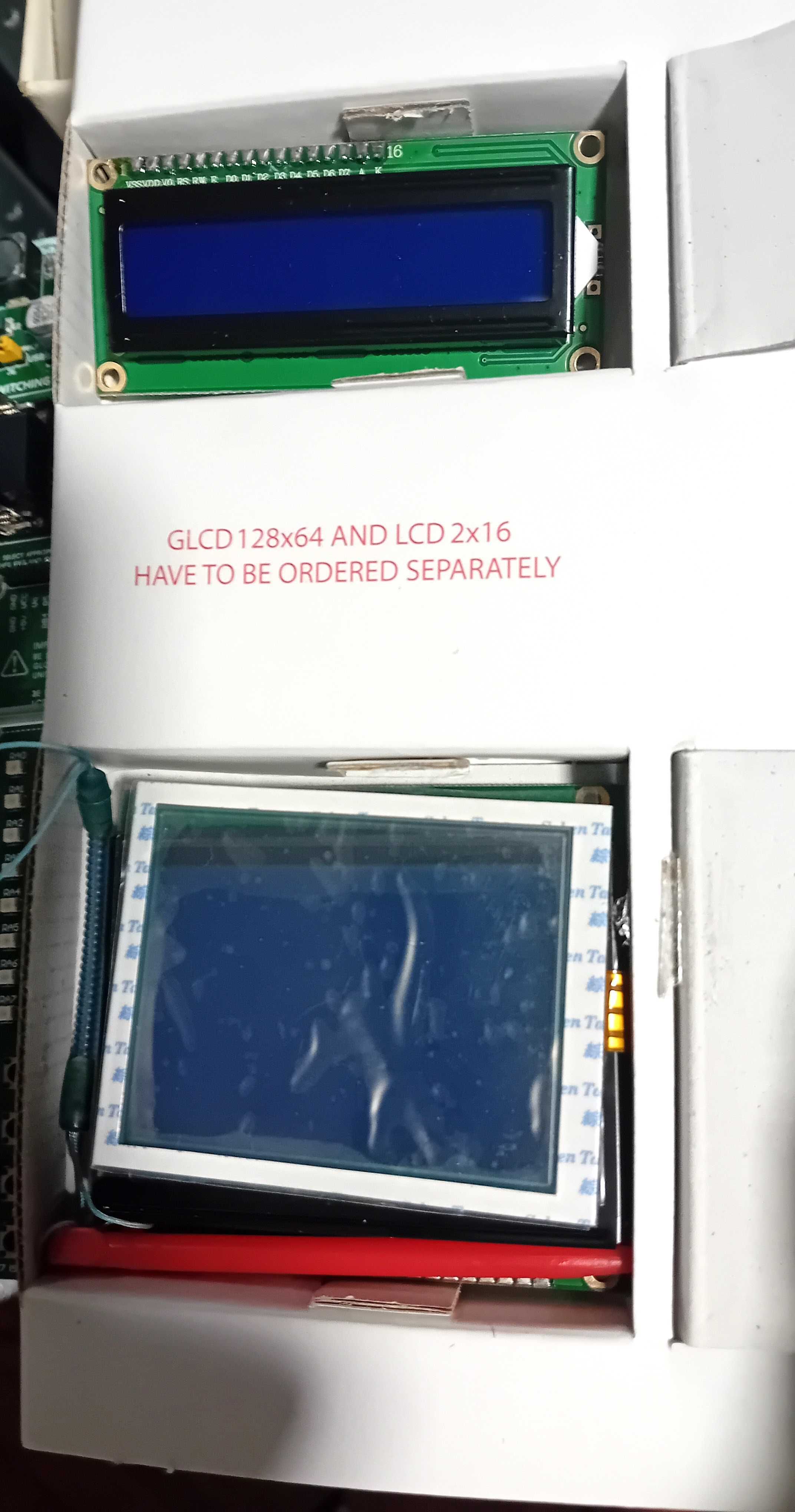

- GLCD (Touch Screen, cabo série e caneta)
- Cabo USB
- Link para software, drivers e exemplos em C, BASIC e Pascal.
- Documentação impressa:
- EasyPIC6 Manual
- EasyPIC6 Schematic Diagram
- PICFlash with mikroICD Manual
- mikroICD Manual
- Quick Guide for Installing USB Drivers

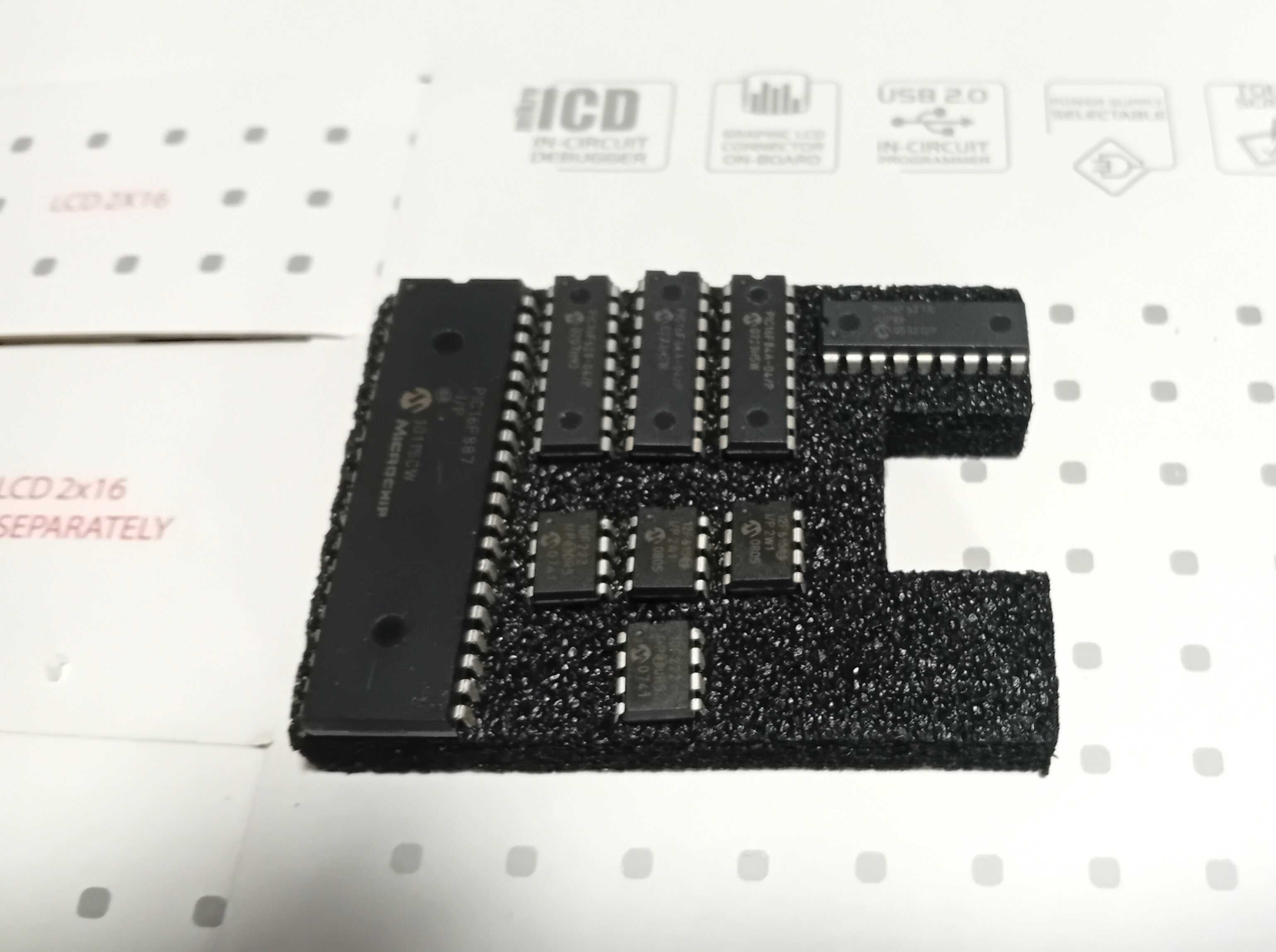

Extras incluídos:

1x EasyConnect
1x RTC Microchip
2x PIC12F615
2x PIC10F222
2x PIC16F622
2x PIC16F84A

Equipamento em ótimo estado.
Inclui caixa, manuais, cabos, extras, etc.
Fatura de compra inclusa.
