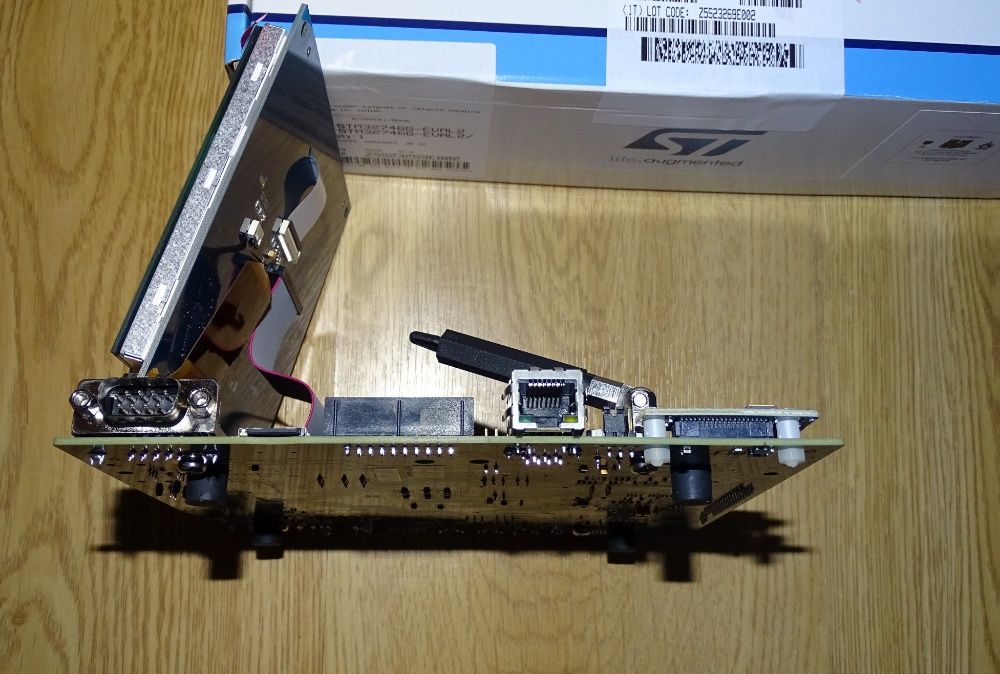

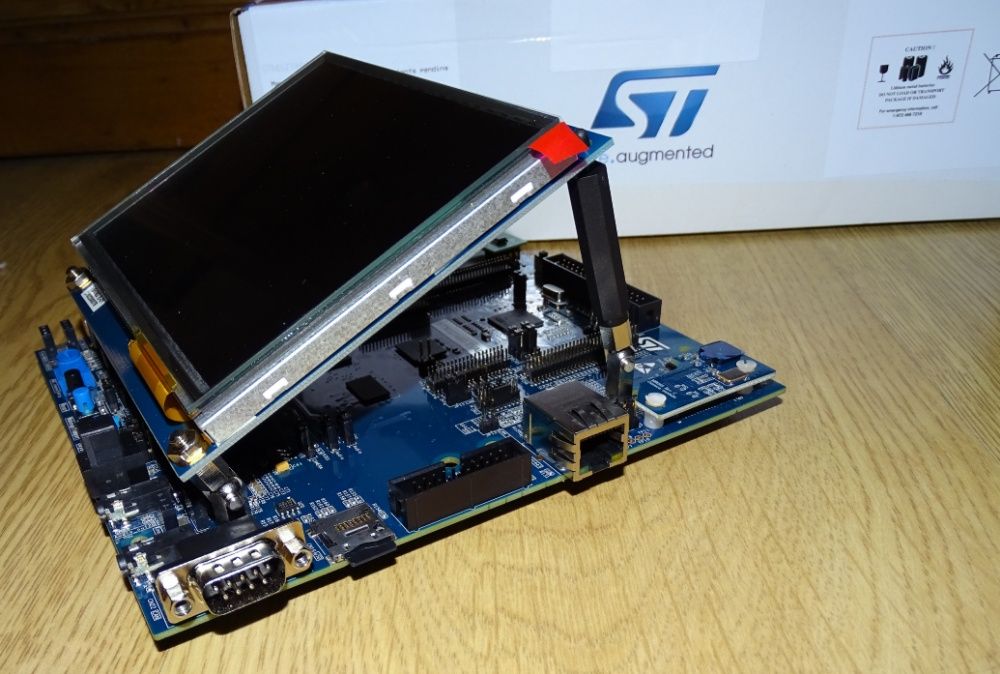

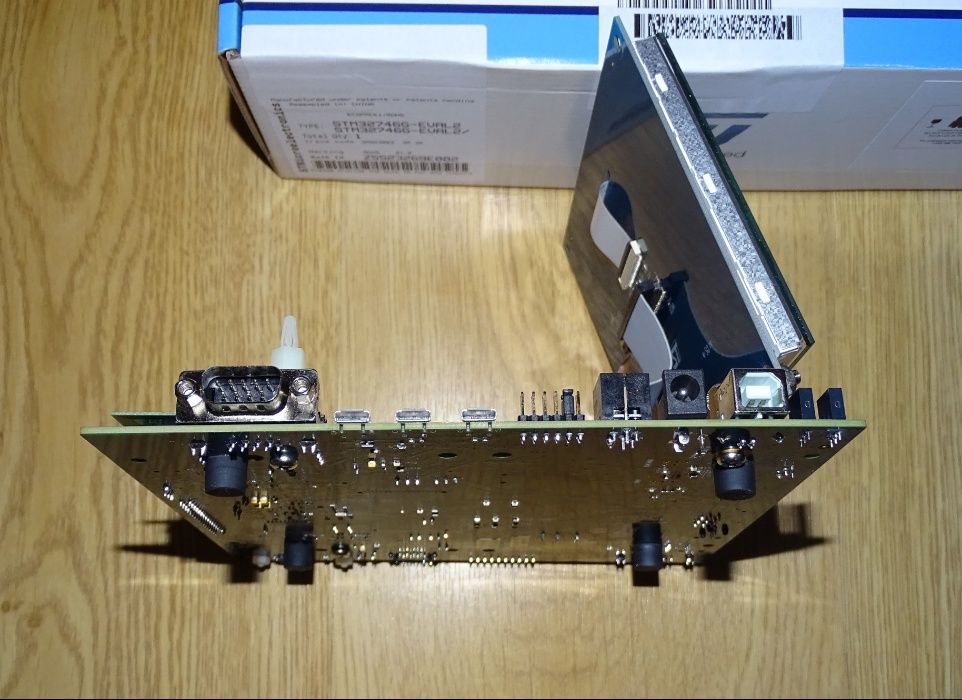

A placa eletrónica STM32746G-EVAL é uma plataforma de demonstração e desenvolvimento completa para os microcontroladores STM32F746NGH6 baseados em núcleo ARM Cortex M7 da STMicroelectronics. Possui quatro interfaces I2C, seis SPIs com três interfaces simplex I2S mutiplexadas, SDMMC, quatro USARTs, duas CANs, três ADCs de 12 bits, dois DACs de 12 bits, duas SAIs, interface de módulo de câmera digital de 8 a 14 bits, interno 320 + 4 Kbytes SRAM e 1 Mbytes Flash, USB HS OTG e USB FS OTG, Ethernet MAC, interface FMC, interface Quad-SPI, suporte a depuração JTAG. Esta placa de desenvolvimento pode ser usada como um design de referência para o desenvolvimento de projetos protótipo.

A gama completa de recursos de hardware da placa ajuda o utilizador a avaliar todos os periféricos e desenvolver as suas próprias aplicações. As ligações para expansão possibilitam a fácil conexão de uma placa de expansão para aplicações específicas.

O ST-LINK / V2-1 integrado fornece um depurador e programador interno no circuito para o STM32 MCU.

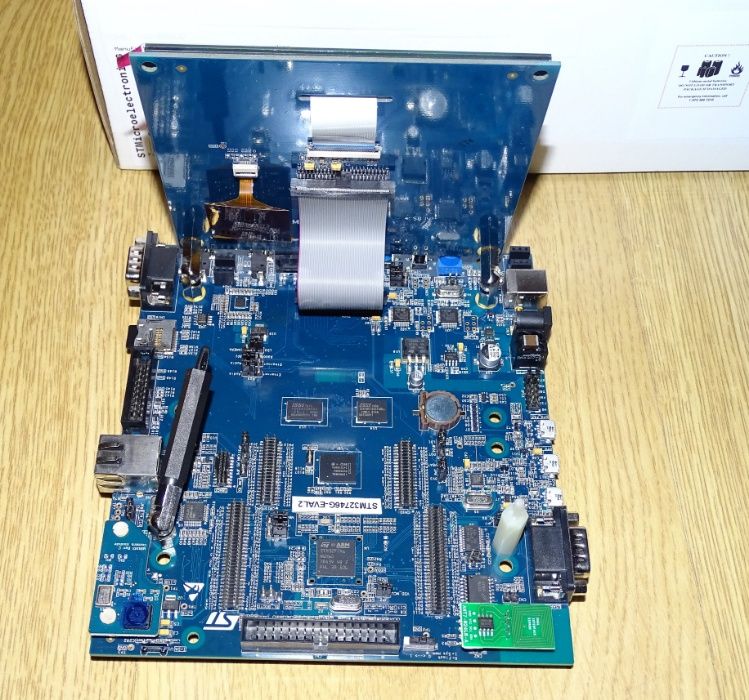

Características principais:

Microcontrolador STM32F746NGH6 com 1 Mbyte Flash e 320 + 4 Kbytes RAM
Seis opções de fonte de alimentação de 5V
Tomada de energia
Conector USB ST-LINK / V2-1
Conector HS USB
Conector USB FS1
Conector USB FS2
Daughterboard
SAI Audio DAC, entrada de áudio estéreo para fones de ouvido com microfone.
Microfone digital estéreo, conector de entrada de áudio usado para conectar alto-falantes externos.
2 Gbytes (ou mais) cartão microSD interface SDMMC
RF-EEPROM na interface serial compatível com I2C
Comunicação RS-232
Transceptor IrDA
Suporte a depuração de JTAG / SWD e ETM, incorporado no ST-LINK / V2-1
Conector Ethernet compatível com IEEE-802.3-2002
Módulo de câmera
8Mx32 bit SDRAM, 1Mx16 bit SRAM e 8Mx16 bits Nor Flash
512 Mbits QuadSPI Nor Flash

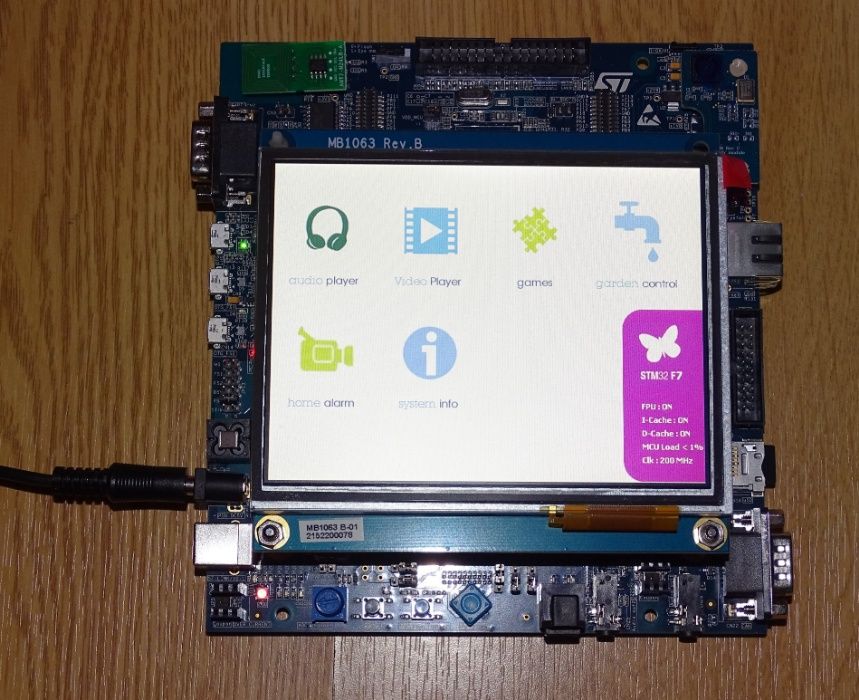

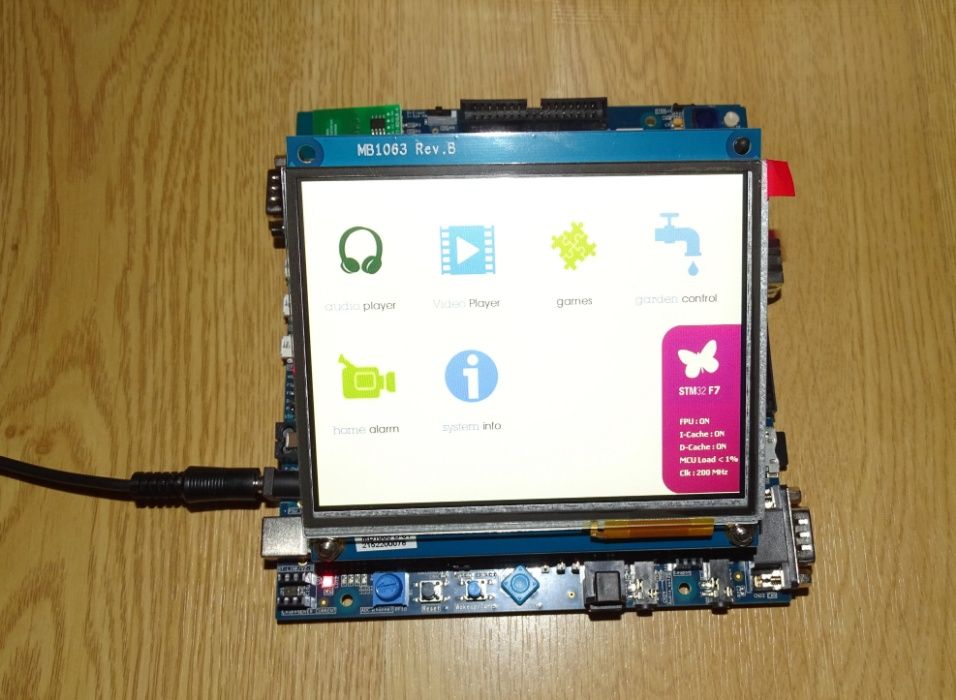

5,7 polegadas 640x480 pixels TFT a cores LCD com painel táctil capacitivo.

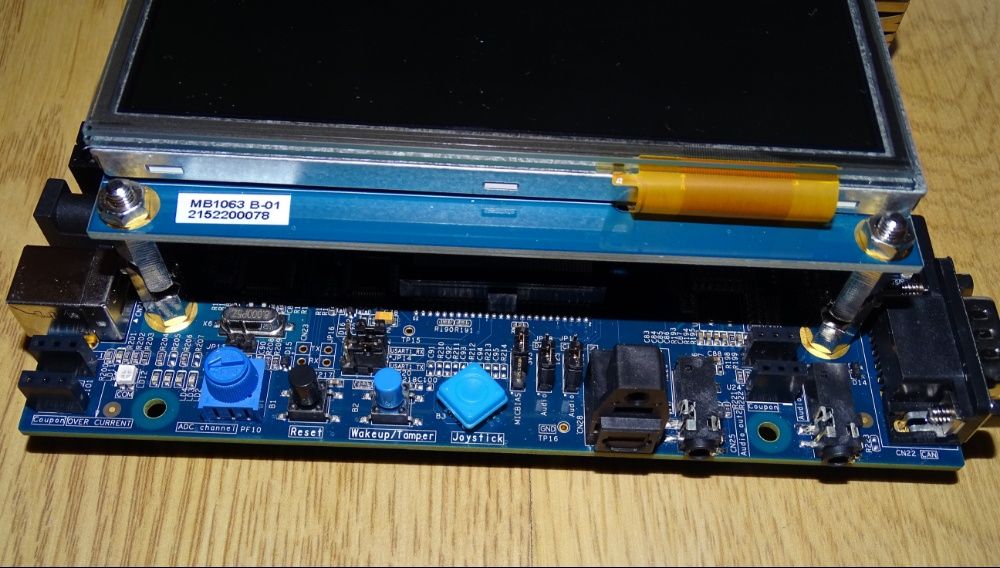

Joystick com controle de 4 direções e seletor
Reset, WakeUp / Tamper ou botão de chave
4 LEDs coloridos
Conectores de extensão e conectores de memória para placa de expansão
USB OTG HS e FS com conectores Micro-AB
RTC com bateria de backup
Conexão compatível com CAN 2.0A / B
Potenciômetro
Conector de controle do motor
