Características técnicas
Faixa de sensibilidade dos circuitos de detecção: 0 a 80 Kohm (ajustável)
Tempo de introdução de água (T), após a reposição: ajustável de 2 a 20s
Tensão dos circuitos de detecção: 12 VAC
Tensões de alimentação: CA: 24 V; 230 V (outras tensões sob consulta)
Tolerância de fornecimento: -15%…+10%
Consumo de energia: 3VA
Dimensões: (L) 35mm x (A) 79mm x (P) 77mm
Relé de saída:
Potência máxima: 2500VA (10A/250V)
Tensão de comutação máx.: 400 VCA

Controle de esvaziamento para caldeiras.

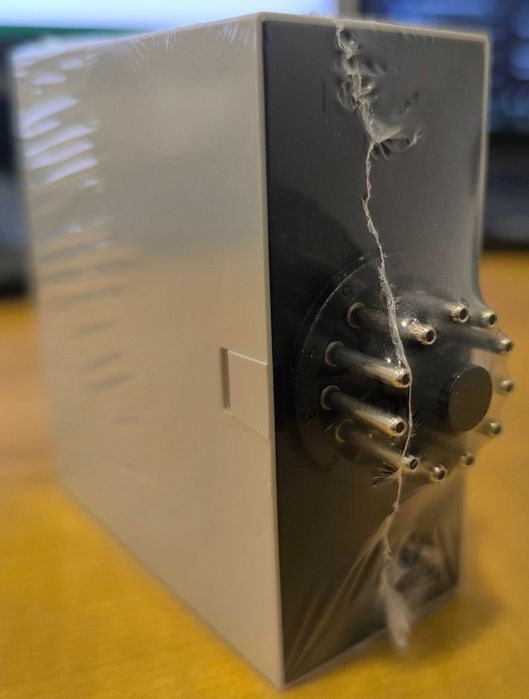

Caixa de plástico com plugue circular de 11 pinos.

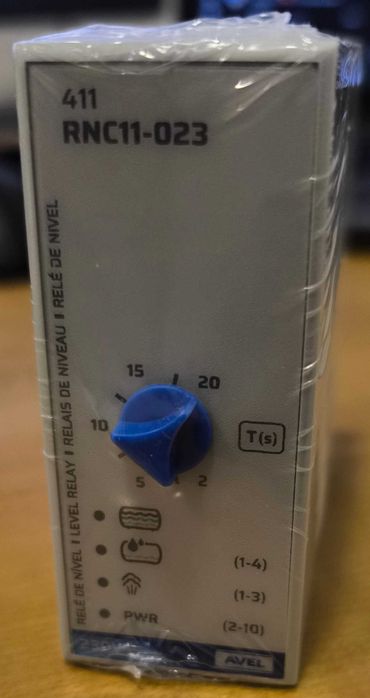

Botão para ajuste do tempo (T) de introdução de água após reposição do seu nível.
Nível de água suficiente na caldeira, indicado por um LED verde.
Nível baixo de água na caldeira, indicado por um LED vermelho.
Introdução de água com relé de saída desligado (1-3), indicado por LED amarelo.
Produção de vapor com relé de saída ligado (1-4), indicado por LED verde.
Alimentação ligada (2-10), indicada por LED amarelo.
Tensão de alimentação indicada na parte frontal do relé.

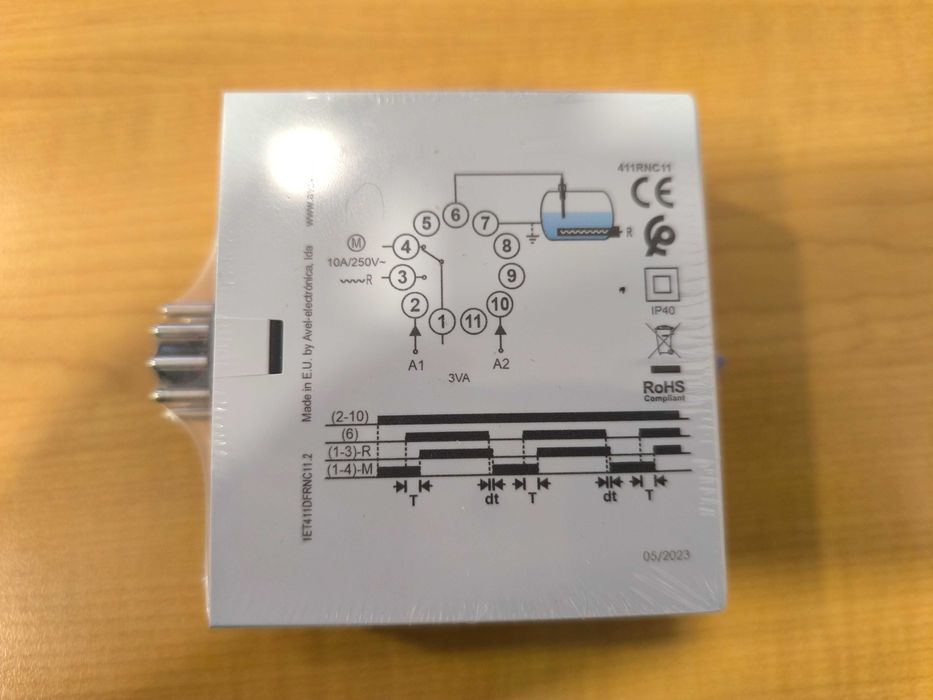

Esquema de fiação indicado na lateral do relé.
Diagrama de comutação indicado na lateral do relé.
