O CEA15 foi desenvolvido pela Controles SA como um controlador lógico programável orientado para o controle de elevadores, capaz de operar entradas e saídas que encontram-se normalmente nessas aplicações, podendo também ser usado em aplicações industriais.

Aplicação: a aplicação principal para esta placa de comando é a montagem e modernização de plataformas e elevadores residenciais e elevadores para deficientes físicos.

Sugestão:

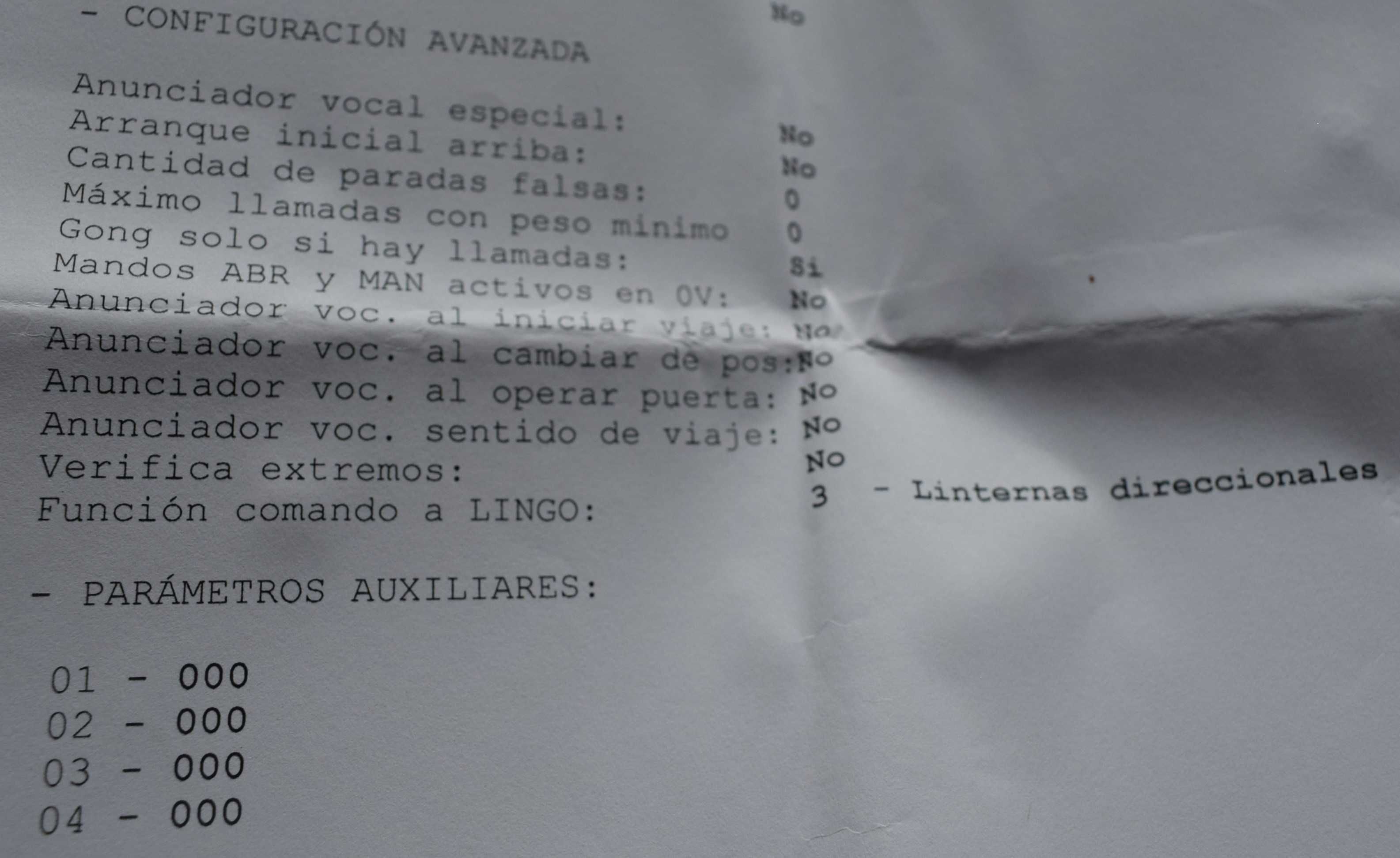

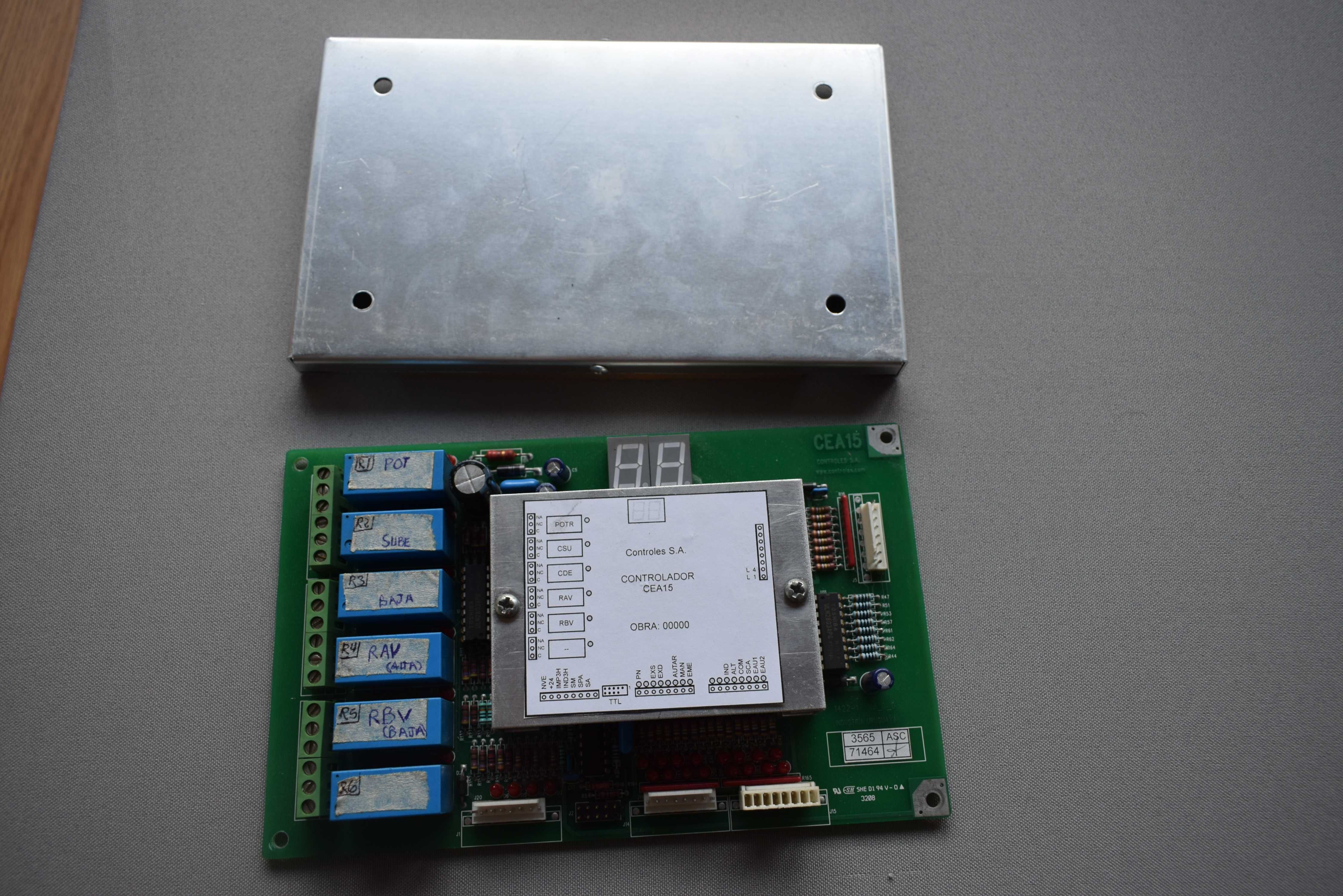

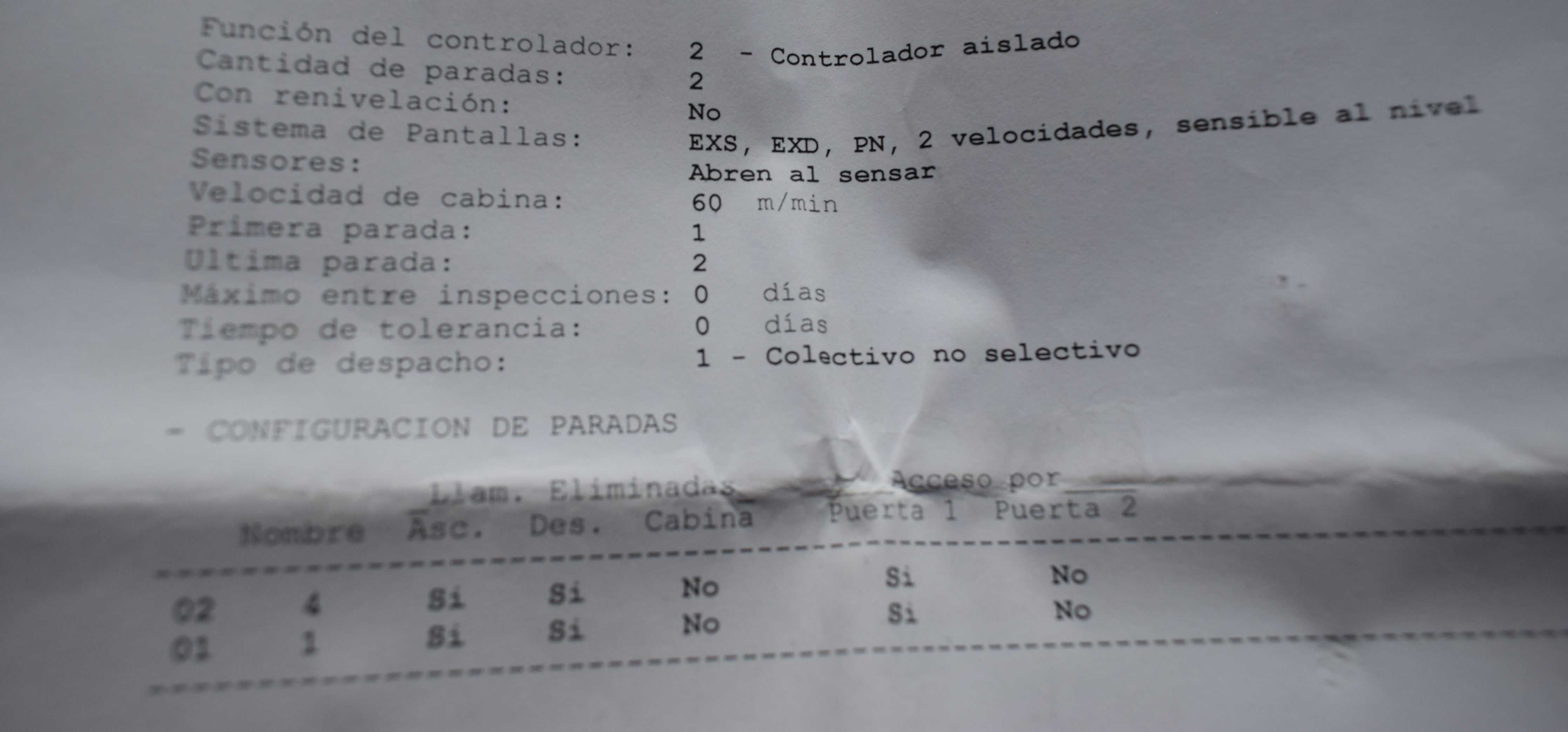

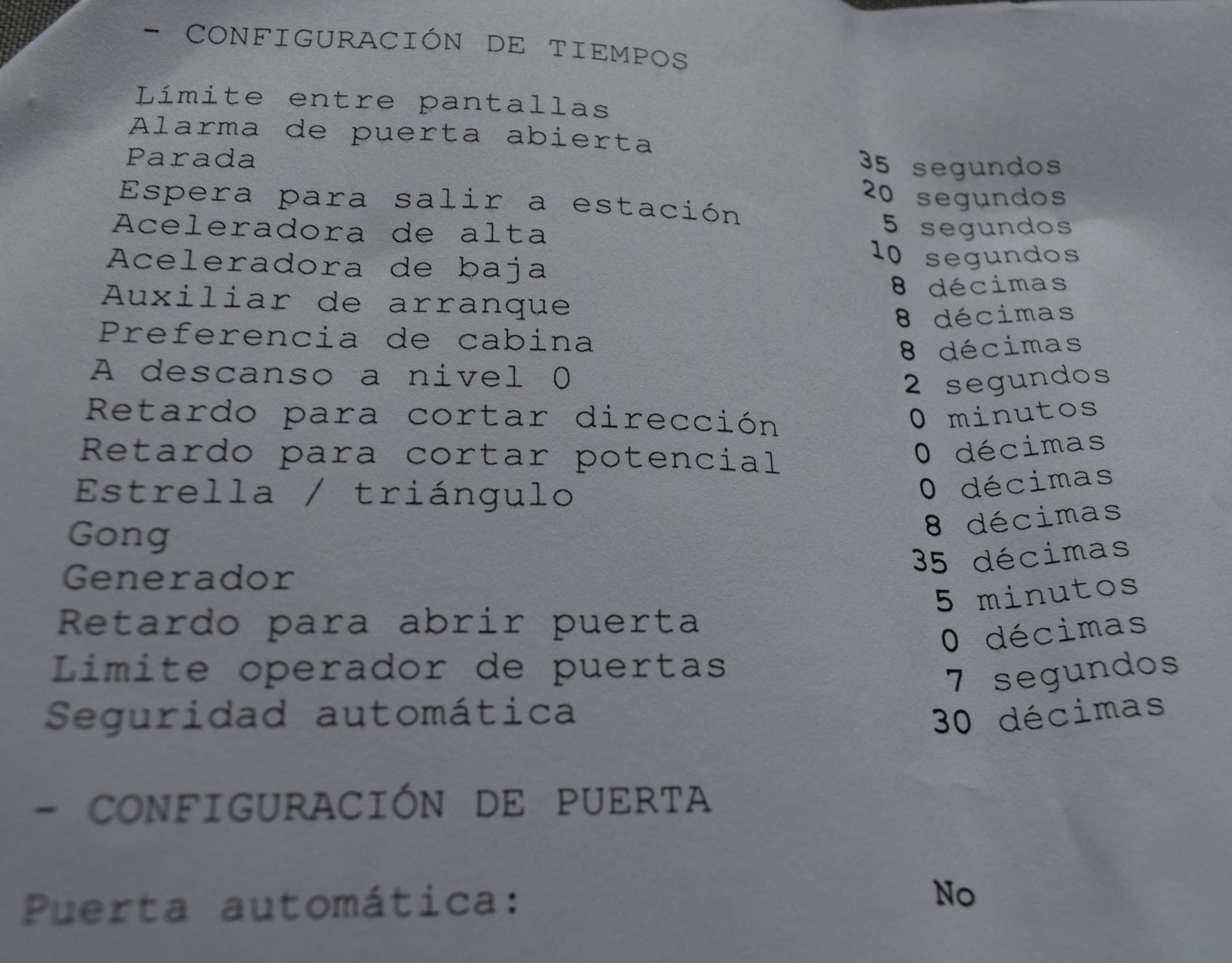

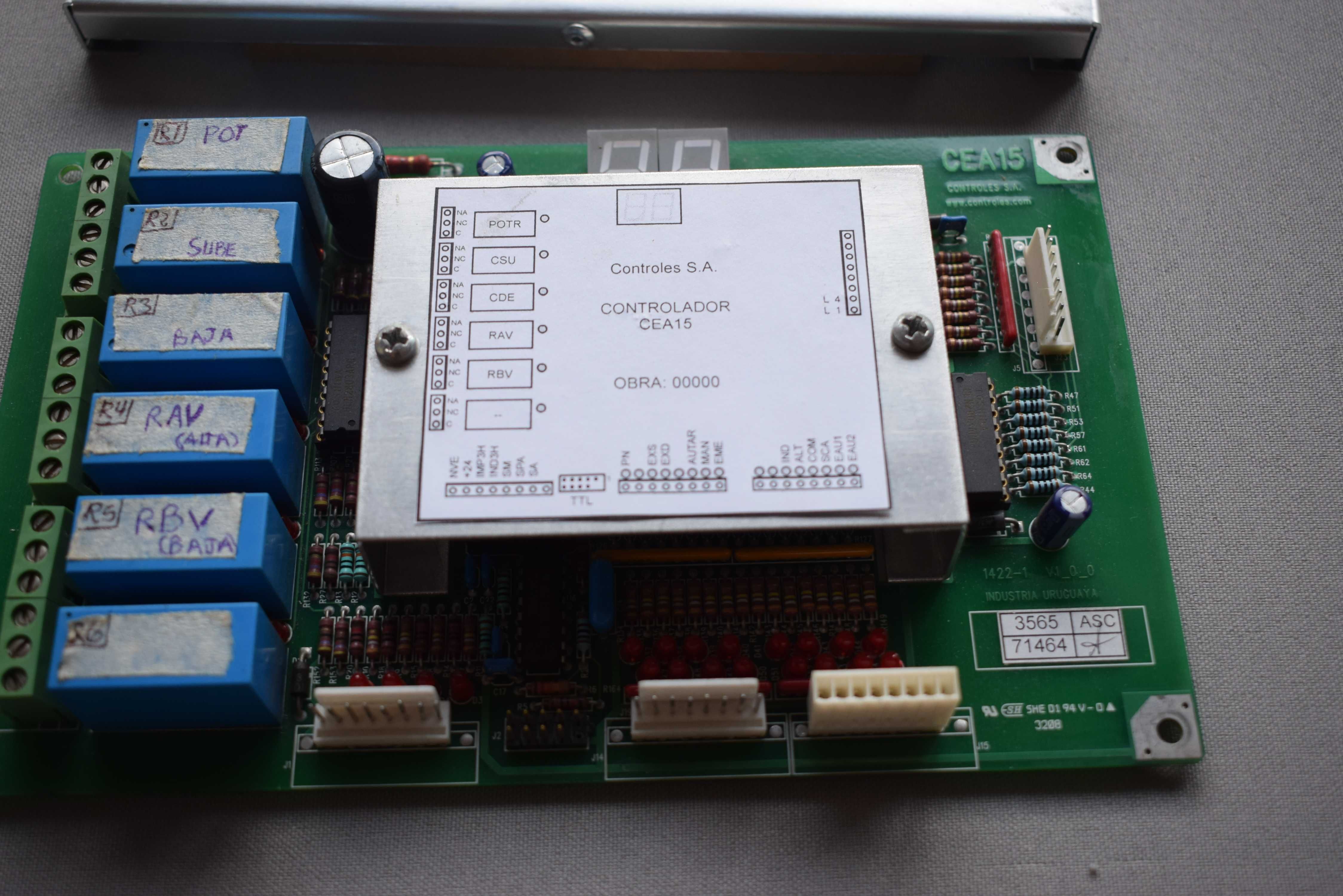

Esta placa está configurada para prédio de 2 pavimentos, (ver fotos) com manobra coletiva não seletiva. Com gongo e setas direcionais. No entanto, o usuário pode configurar o CEA15 através de um software que possibilita definir os parâmetros para cada prédio. Estes parâmetros são guardados em una memória permanente do CEA15, que pode ser extraída do soquete e intercambiada entre distintas placas, o que torna mais fácil a troca de quadros de comando.

ESPECIFICAÇÕES

• Alimentação 24Vcc.
• Até 8 pavimentos no automático simples ou coletivo não seletivo.
• Até 5 pavimentos no coletivo seletivo descendente.
• Até 4 pavimentos no coletivo seletivo completo.
• Sistema de pantalhas configurável.
• Sensores de posição configuráveis
• Porta manual ou automática, múltiplas opções de configuração.
• Registro de chamadas.
• Supervisão das séries de segurança.
• Renivelamento configurável.
• Alta confiabilidade, componentes CMOS e HCMOS.
• Partes eletrônicas de origem reconhecida e primeira qualidade.
• Possibilidade de habilitar ou bloquear pavimentos na configuração.
• 6 relés de mando configuráveis: direcionais, trinco móvel, uma ou duas velocidades, VV, VVVF, hidráulicos, corrente contínua com conversor estático.
• Tempos de ação e supervisão configuráveis.
• Supervisão de trinco móvel.
• Setas direcionais, lanternas de chegada.
• Gongo de chegada e de avance de posição.
• Indicador de posição na própria placa.
• Comando de alarmes.
• 3 níveis de pesador de carga.
• Serviço de incêndio, emergência e independente.
• Comando "3H" para indicadores de 7 segmentos, indicadores dinâmicos de matriz de LEDs, indicadores LCD, anunciador vocal, auxiliar de lanterna e gongo.
• Estações de repouso e de emergência configuráveis.
